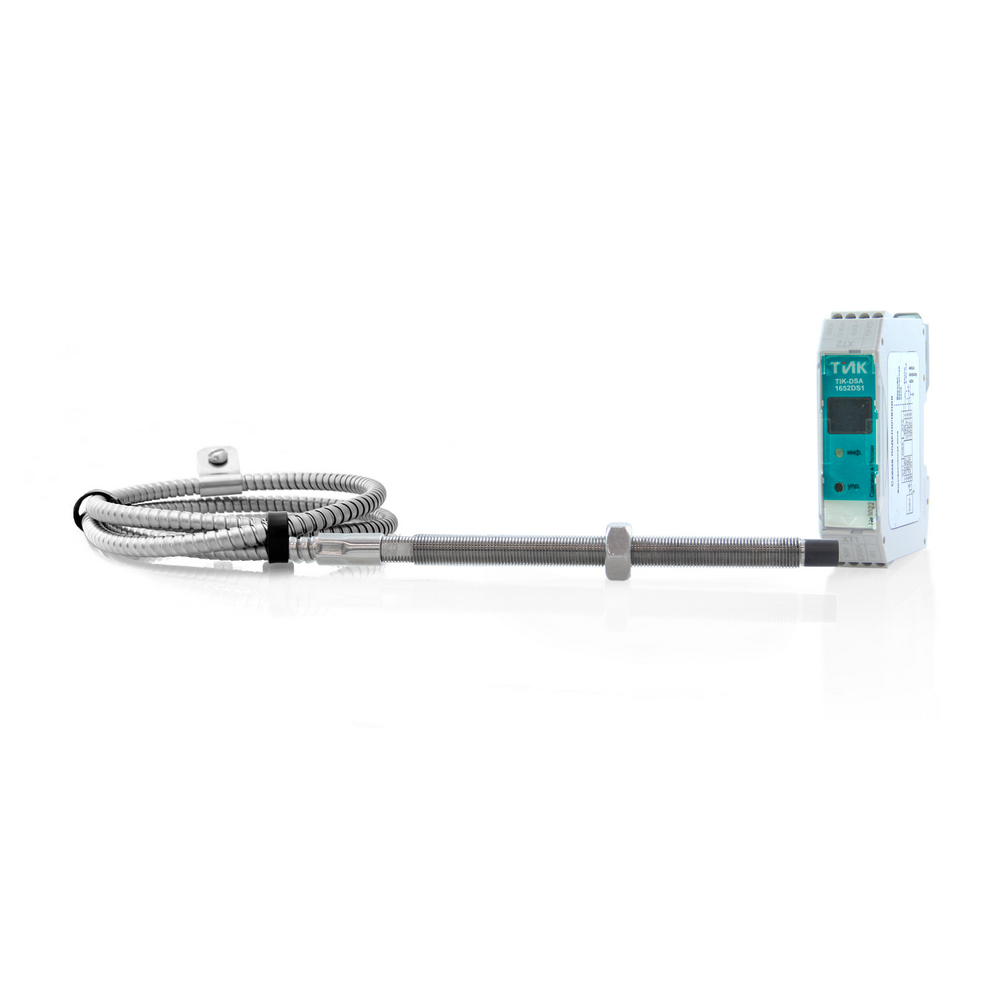

Датчик вибрации вала (относительной вибрации) TIK-DSA1652

Исполнения изделия

TIK-DSA1652

TIK-DSA1671

Исполнения изделия

TIK-DSA1652

TIK-DSA1671

Количество каналов один
Измеряемая величина размах виброперемещения, осевой сдвиг (зазор с усреднением), частота вращения
Выходной сигнал активный токовый и по напряжению с отдельным питанием
Корпус УСО пластиковый, с индикацией, на DIN-рейке

Информация, размещенная на данном сайте является справочной и не является офертой. Подробные условия поставки товара содержатся в ТКП, выставляемом на основании заказа покупателя.

Если у Вас есть какие-либо вопросы - воспользуйтесь формой обратной связи.

В корзину

Добавлено

Предназначен для измерения размаха виброперемещения, осевого сдвига (зазора с усреднением), частоты вращения в системах диагностики и противоаварийной защиты (ПАЗ).

Данная модификация представлена с пластиковым корпусом УСО с индикацией, крепление на DIN-рейке.

Метрологические параметры

Коэффициент преобразования, мА/мкм / Диапазон показаний размаха виброперемещения, мкм (для токового выхода) 0,16 / 0-100
0,128 / 0-125
0,064 / 0-250
0,032 / 0-500
0,016 / 0-1000
0,008 / 0-2000
Коэффициент преобразования, мА/мм / Диапазон показаний осевого сдвига, мм (для токового выхода) 8 / 0,15-2,15 (вихретоковый датчик DS0, DS1)
8 / 0,2-2,2 (вихретоковый датчик DS0, DS1)
8 / 0,25-2,25 (вихретоковый датчик DS0, DS1)
7,8 / 0,25-2,3 (вихретоковый датчик DS0, DS1)
7,11 / 0,25-2,5 (вихретоковый датчик DS0, DS1)
6,4 / 0,25-2,75 (вихретоковый датчик DS0, DS1)
8 / 0,5-2,5 (вихретоковый датчик DS0, DS1)
4 / 0,3-4,3 (вихретоковый датчик DS2)
4 / 0,5-4,5 (вихретоковый датчик DS2)
3,2 / 0,5-5,5 (вихретоковый датчик DS2)
4 / 5,5-9,5 (вихретоковый датчик DS3)
2 / 1,0-9,0 (вихретоковый датчик DS3)
Коэффициент преобразования, мА/(об/мин) / Диапазон показаний частоты вращения, об/мин (для токового выхода) 0,00016-0,16 / 5-100000
Коэффициент преобразования, В/мкм / Диапазон показаний размаха виброперемещения, мкм (для выхода по напряжению) 0,1 / 0-100
0,08 / 0-125
0,04 / 0-250
0,02 / 0-500
0,01 / 0-1000
0,005 / 0-2000
Коэффициент преобразования, В/мм / Диапазон показаний осевого сдвига, мм (для выхода по напряжению) 5 / 0,15-2,15 (вихретоковый датчик DS0, DS1)
5 / 0,2-2,2 (вихретоковый датчик DS0, DS1)
5 / 0,25-2,25 (вихретоковый датчик DS0, DS1)
4,88 / 0,25-2,3 (вихретоковый датчик DS0, DS1)
4,44 / 0,25-2,5 (вихретоковый датчик DS0, DS1)
4 / 0,25-2,75 (вихретоковый датчик DS0, DS1)
5 / 0,5-2,5 (вихретоковый датчик DS0, DS1)
2,5 / 0,3-4,3 (вихретоковый датчик DS2)
2,5 / 0,5-4,5 (вихретоковый датчик DS2)
2 / 0,5-5,5 (вихретоковый датчик DS2)
2,5 / 5,5-9,5 (вихретоковый датчик DS3)
1,25 / 1,0-9,0 (вихретоковый датчик DS3)
Коэффициент преобразования, В/(об/мин) / Диапазон показаний частоты вращения, об/мин (для выхода по напряжению) 0,0001-0,1 / 5-100000
Установочный зазор (по умолчанию), мм 1,5±0,2 (вихретоковый датчик DS0, DS1)
3±0,2 (вихретоковый датчик DS2)
5±0,2 (вихретоковый датчик DS3)
Диапазон рабочих частот (при измерении размаха виброперемещения), Гц 2-5000
Время цикла измерений (при измерении осевого сдвига), c 1

Интерфейс

Тип выходного сигнала активный токовый (4-20 мА)
по напряжению (0…+10 В) с отдельным питанием
Напряжение питания, В от 12 до 24

Взрывозащита

Вид искробезопасная электрическая цепь
Маркировка 0Ex iа IIC T6…Т1 Ga X / PO Ex ia I Ma Х
Подключение через барьер безопасности TIK-BIS

Конструктивные параметры

Корпус УСО пластиковый на DIN-рейке
Габаритные размеры, мм D(6,8) H(10,5) L(50; 70; 90) (вихретоковый датчик DS0)
D(8,5) H(10,5) L(30; 50; 70; 90) (вихретоковый датчик DS1)
D(14,5) H(12) L(50; 70; 90) (вихретоковый датчик DS2)
D(22,5) H(20) L(90) (вихретоковый датчик DS3)
98,5x27,5x59 (преобразователь УСО)
Длина измерительной системы, м 0,5; 1,0; 5,0; 7,0; 10,0; 15,0
Материал калибровки 40Х,45, 08Х18Н10Т, 38ХН3МФА, 38ХМ, 18Х2Н4ВА, 38Х2Н2МА, 40ХН2МА, 09Г2С, 30Х13, 12ХН3А, 12Х18Н10Т, 20Х13, 42ХФА, SM45C, Ст3пс, 07Х16Н4Д4Б, SD1.4501, 20, 35, Х
Масса, кг, не более 0,1 (вихретоковый датчик DSX)
0,2 (преобразователь УСО)
Тип крепления резьбовое отверстие M8x1 (вихретоковый датчик DS0)
резьбовое отверстие M10x1 (вихретоковый датчик DS1)
резьбовое отверстие M16x1 (вихретоковый датчик DS2)
резьбовое отверстие M24x1 (вихретоковый датчик DS3)
Степень защиты IP65/IP68, IP65 (вихретоковый датчик DSX)
IP20 (преобразователь УСО)

Эксплуатационные параметры

Диапазон рабочих температур, ºС -60...+135 (вихретоковый датчик DSX станд. исп.)
-60...+180 (вихретоковый датчик DSX исп. В)
-196...+80 (вихретоковый датчик DSX исп. К)
-60...+80 (преобразователь УСО)
